MVA Bonn
Aus Abfall wird Energie
Die Müllverwertungsanlage Bonn zählt seit ihrer Inbetriebnahme Anfang der 1990er Jahre zu den prägenden Anlagen der thermischen Abfallverwertung in Deutschland. Nicht einmal drei Kilometer vom Bonner Stadtzentrum entfernt verarbeitet die Anlage täglich große Mengen kommunaler und gewerblicher Abfälle und leistet damit einen wichtigen Beitrag zur sicheren Entsorgung, Energieversorgung und Ressourcenschonung.
Aus rund 260.000 Tonnen Müll pro Jahr entstehen etwa 500.000 Megawattstunden heißer Dampf. Dieser wird im benachbarten Heizkraftwerk der SWB Energie und Wasser in Strom und Fernwärme umgewandelt. Auf diese Weise versorgt die MVA Bonn rechnerisch rund 19.000 Haushalte mit Strom sowie etwa 10.000 Wohnungen, Schwimmbäder, öffentliche Gebäude, die Universität und das Alte Rathaus in Bonn mit Fernwärme.
Herausforderung
Die thermische Abfallverwertung ist ein hochkomplexer, kontinuierlicher Prozess. Die drei Linien der MVA Bonn laufen rund um die Uhr an 365 Tagen im Jahr. Entsprechend hoch sind die Anforderungen an Verfügbarkeit, Betriebssicherheit und Effizienz der lufttechnischen Anlagen.
Die Saugzüge müssen das Rauchgas zuverlässig durch die gesamte Rauchgasreinigung transportieren. Gleichzeitig gehören große Ventilatoren in solchen Anlagen zu den wesentlichen Energieverbrauchern. Die Herausforderung bestand darin, den Stromverbrauch deutlich zu senken, ohne die Prozesssicherheit, die Reinigungsleistung oder die Verfügbarkeit der Anlage zu beeinträchtigen.
Darüber hinaus musste die Modernisierung in eine bestehende Anlagenstruktur integriert werden. Ziel war ein Retrofit-Ansatz, der mit vergleichsweise geringen Investitionen einen hohen Nutzen für den Kunden erzielt.
Lösung
Reitz Retrofit stellte die Ventilatoren der MVA Bonn auf eine FU-basierte Drehzahlregelung um. Dadurch können die Saugzüge bedarfsgerecht betrieben werden und müssen nicht dauerhaft mit voller Leistung laufen. Die Lufttechnik wird so präziser an den tatsächlichen Prozessbedarf angepasst.
Dieser Ansatz entspricht dem Grundgedanken von Retrofit: Bestehende Anlagen werden durch den gezielten Austausch und die Modernisierung einzelner Komponenten fitter, effizienter und zukunftsfähiger gemacht. Das Retrofit-Team betrachtet dabei nicht nur einzelne Ventilatoren, sondern die gesamte Anlage und entwickelt ein Konzept, das Energieverbrauch, Kosten, Lebensdauer und Betriebssicherheit gemeinsam berücksichtigt.
Bereits im Zuge der Modernisierung im Jahr 2010 zeigte sich das Einsparpotenzial deutlich: Durch die frequenzumrichterbasierte Lufttechnik konnten rund 85.000 Euro pro Linie und Jahr eingespart werden.
Auch nach der Umsetzung blieb Reitz Retrofit eng mit der MVA Bonn verbunden. Neben der Wartung der bestehenden Rauchzüge beraten Energieexperten von Reitz regelmäßig zu weiteren Optimierungsmöglichkeiten. Damit wird die Anlage nicht nur instand gehalten, sondern kontinuierlich auf zusätzliche Effizienzpotenziale untersucht.
Fazit
Vorteile der Umrüstung
Durch die Modernisierung der Ventilatoren konnte die MVA Bonn ihren Energieverbrauch deutlich reduzieren und gleichzeitig die hohe Prozesssicherheit der Rauchgasreinigung erhalten. Die drehzahlgeregelte Lufttechnik ermöglicht einen bedarfsgerechten Betrieb der Saugzüge und trägt dazu bei, große elektrische Verbraucher effizienter zu nutzen.
Die Umrüstung war zugleich ein wichtiger Baustein für die langfristige Zusammenarbeit zwischen MVA Bonn und Reitz Retrofit. Aus dem erfolgreichen Projekt entwickelte sich eine kontinuierliche Betreuung, in der Wartung, Analyse und Energieberatung eng miteinander verbunden sind.
- Deutliche Reduzierung des Stromverbrauchs der Rauchgasführung
- Einsparung von rund 85.000 Euro pro Linie und Jahr durch frequenzumrichterbasierte Lufttechnik
- Bedarfsgerechter Betrieb der Saugzüge durch Drehzahlregelung
- Sicherer Transport des Rauchgases durch den gesamten Reinigungsprozess
- Erhalt der hohen Reinigungsleistung und Anlagenverfügbarkeit
- Langfristige Betreuung durch Wartung, Messungen und Energieberatung
- Beitrag zur Ressourcenschonung
Maßnahmen im Zeitverlauf
| Jahr | Maßnahmen | Lieferumfang |
|---|---|---|

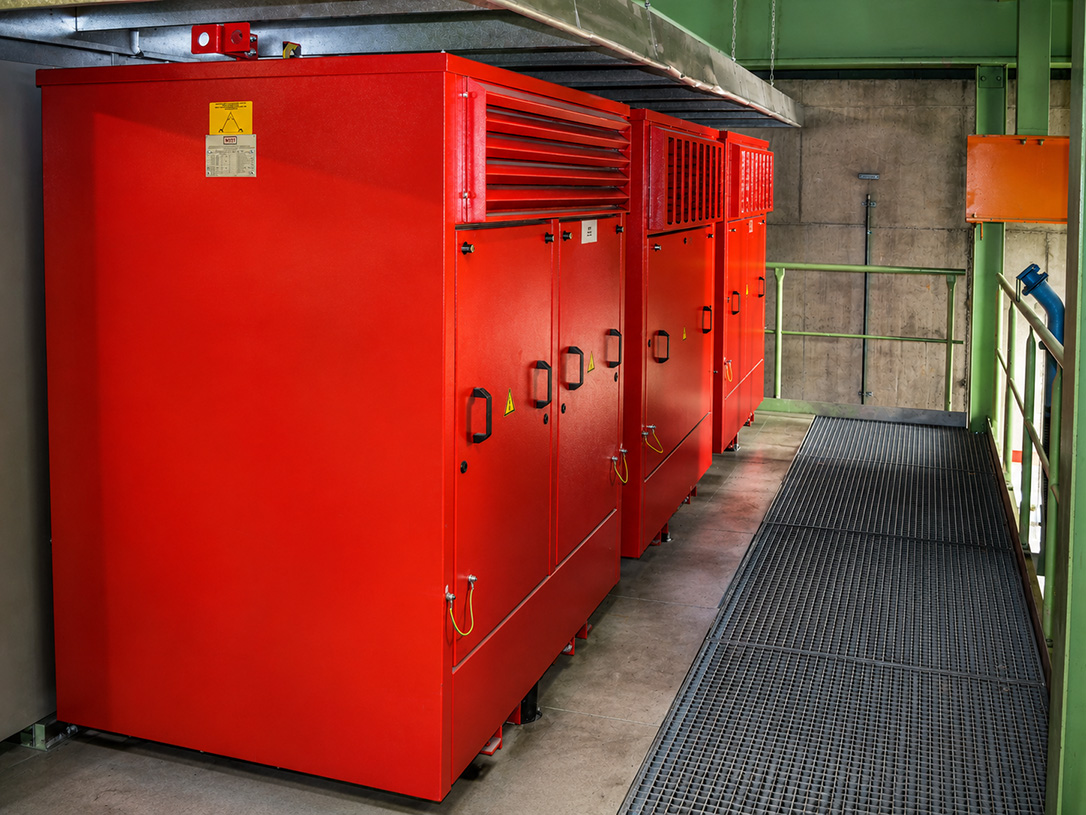

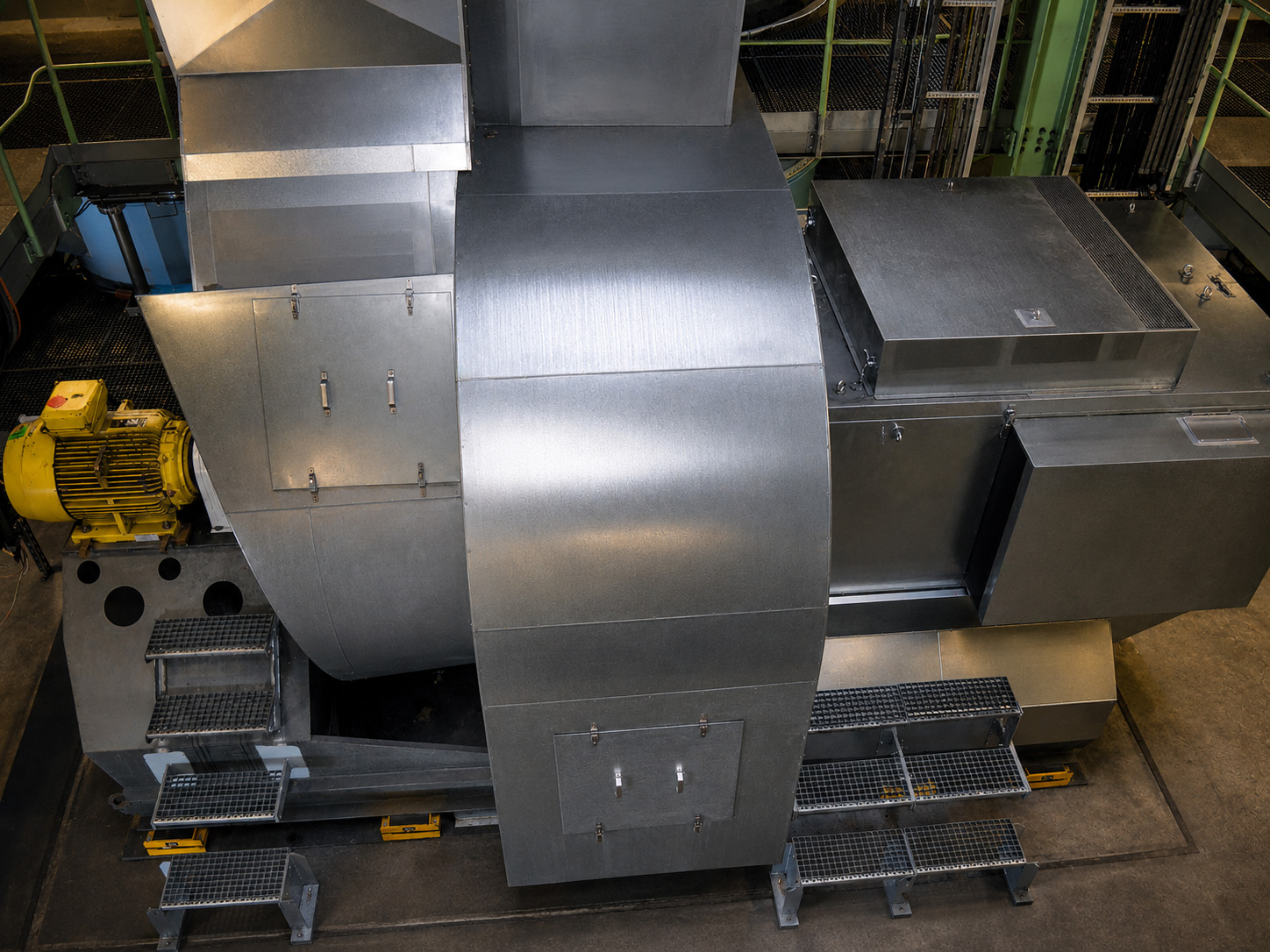

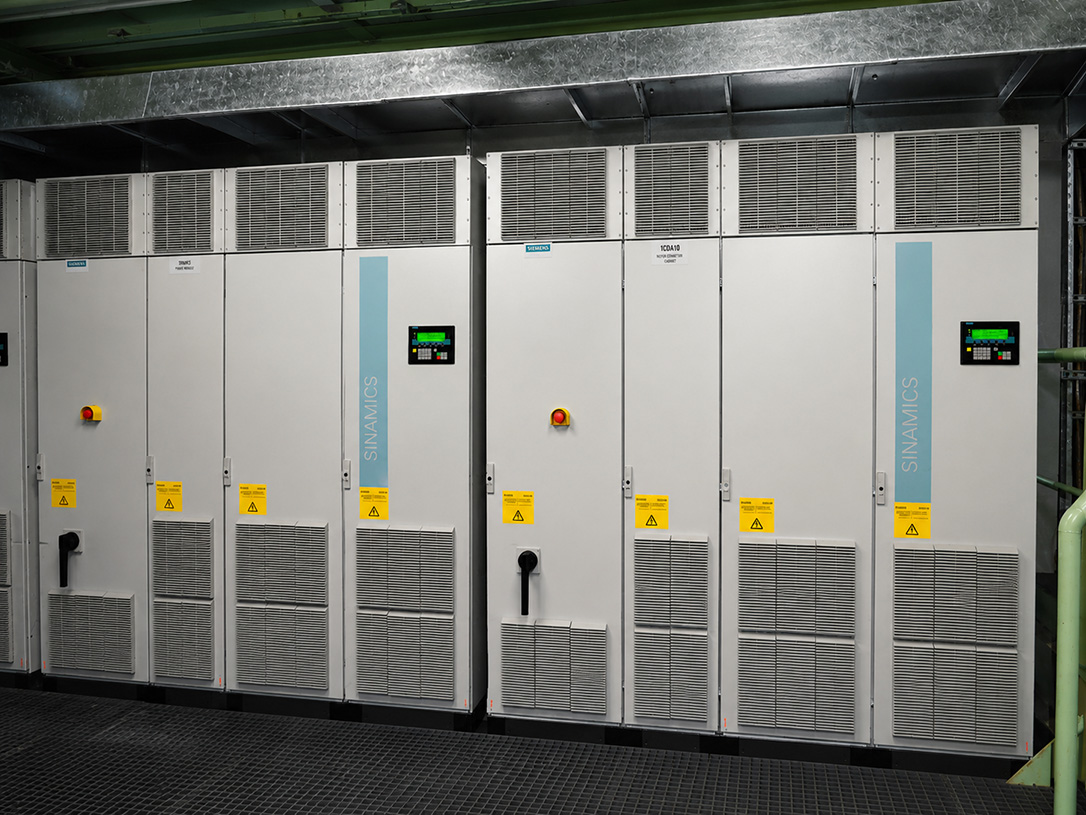

| 2011 – 2013 | Umbau der Saugzüge an allen drei Linien jeweils Saugzug 1 & Saugzug 2 | Lieferung neuer Gebläse inkl. Transformator, Frequenzumrichter & Motor, Demontage und Montage, Verkabelung & Inbetriebnahme |

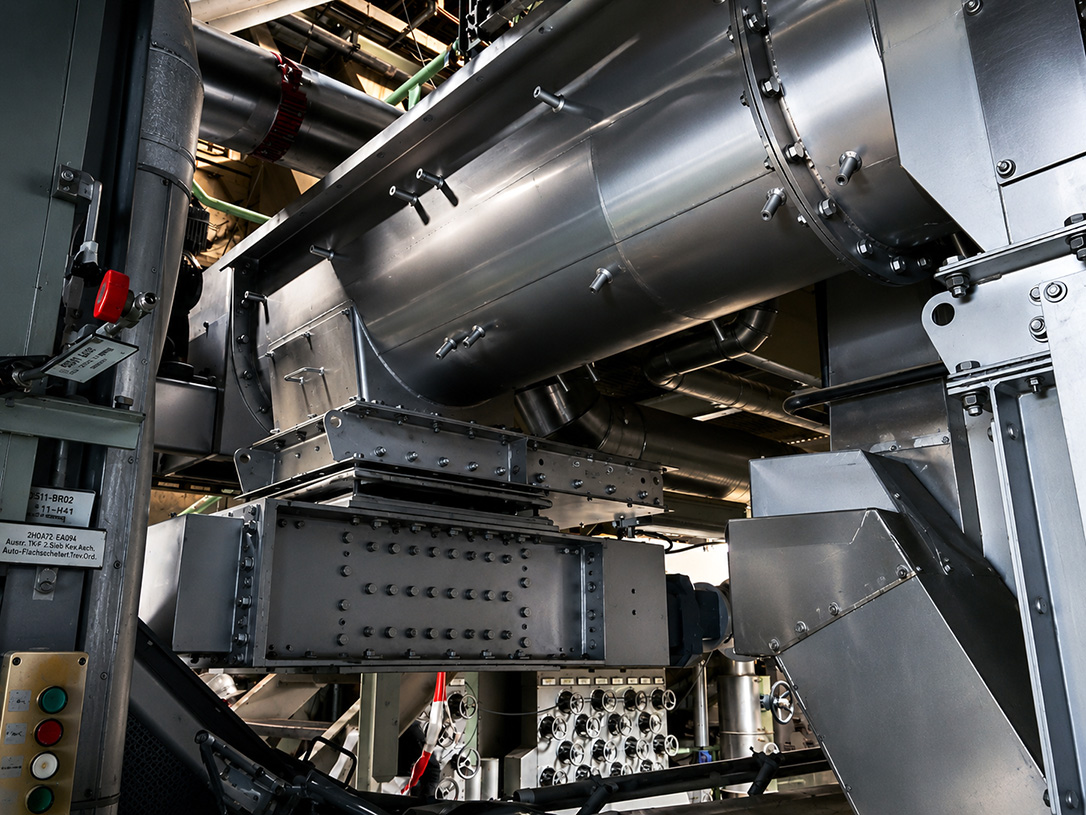

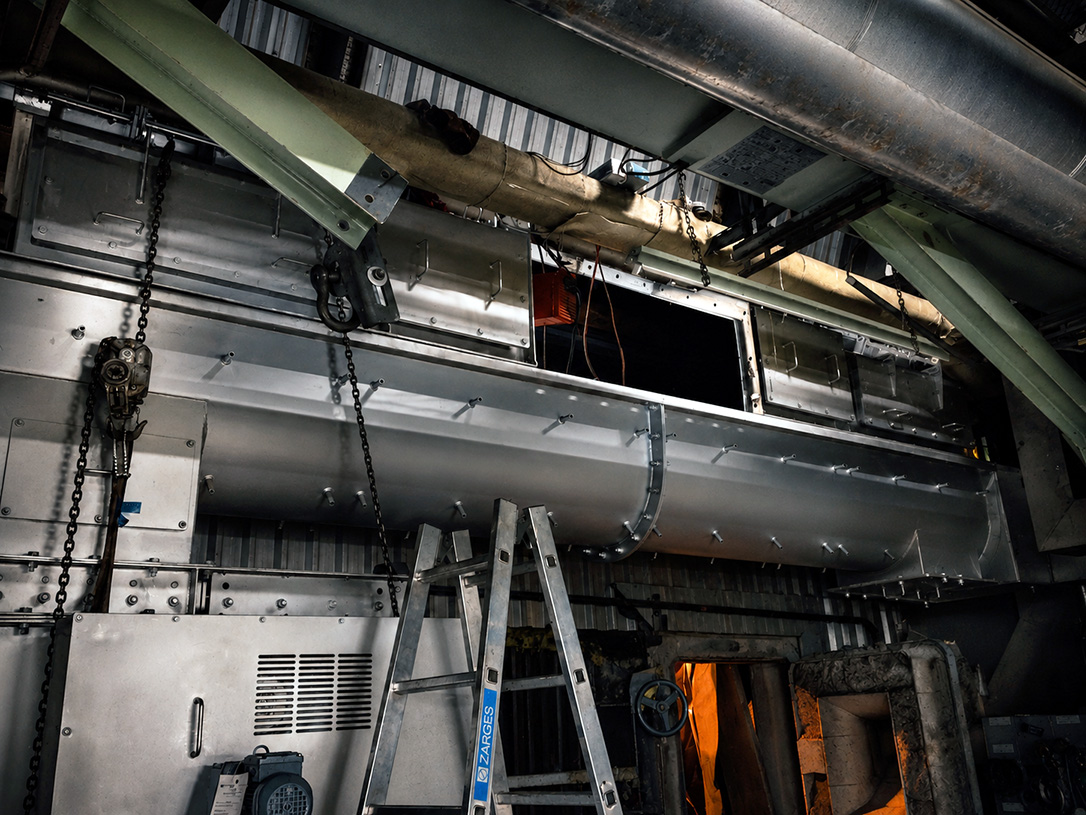

| 2014 – 2015 | Umbau der Entaschung im 2. & 3. Zug an allen drei Linien | Austragsschnecke mit Notentaschung & nachgeschaltetem Zweiwalzenbrecher, E- & Leittechnik, Demontage & Montage, Verkabelung & Inbetriebnahme |

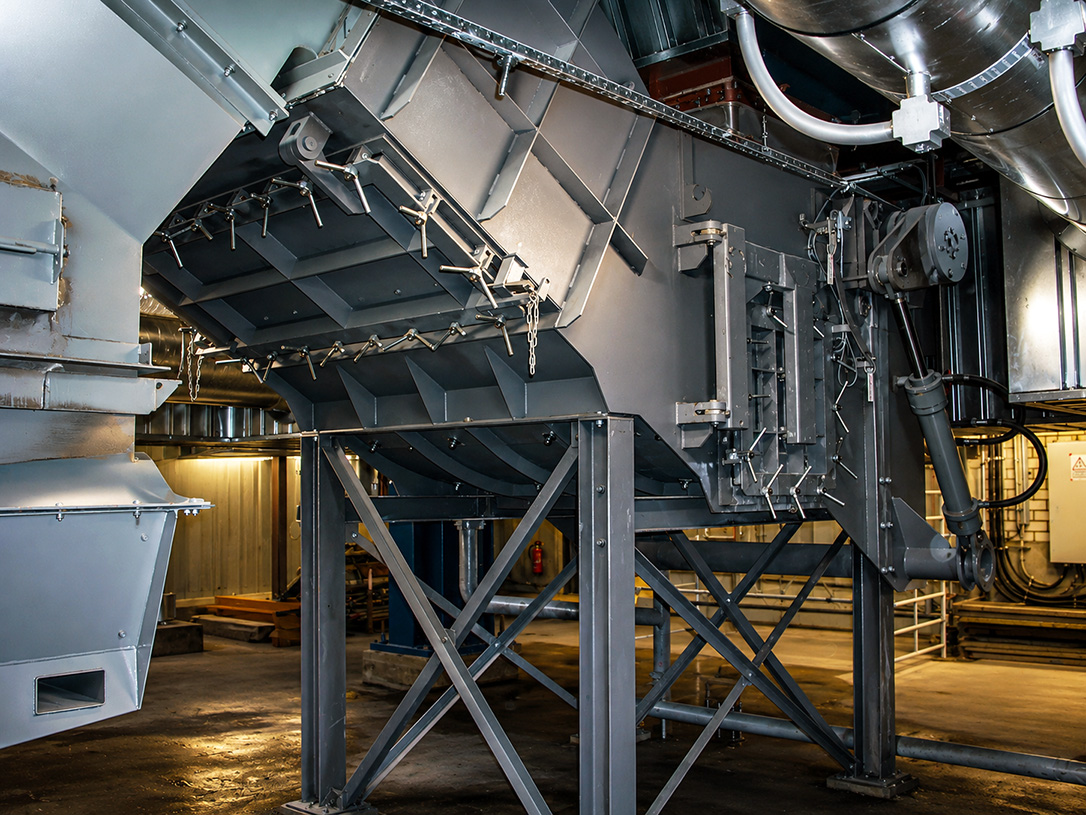

| 2015 | Umbau der Entschlackung an allen drei Linien | Schlackefallschacht mit Absperrschieber, Stößelentschlacker, Plattenband, Doppelpendelklappen, Demontage & Montage |

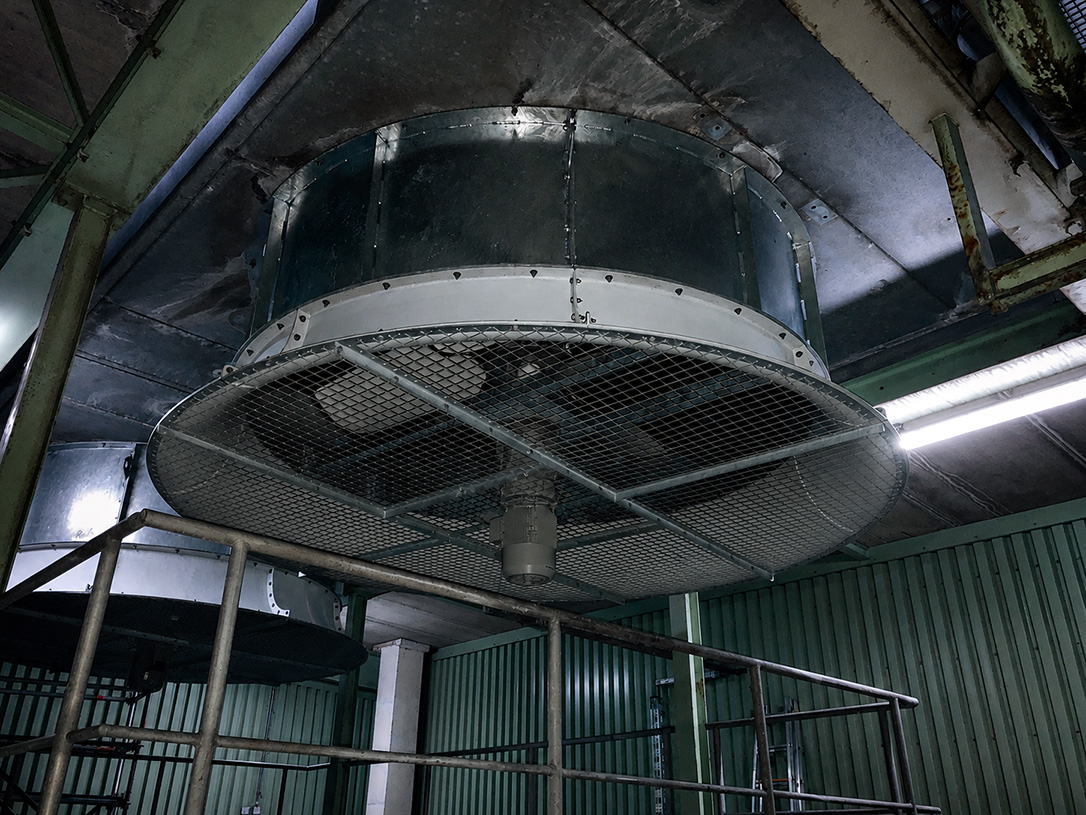

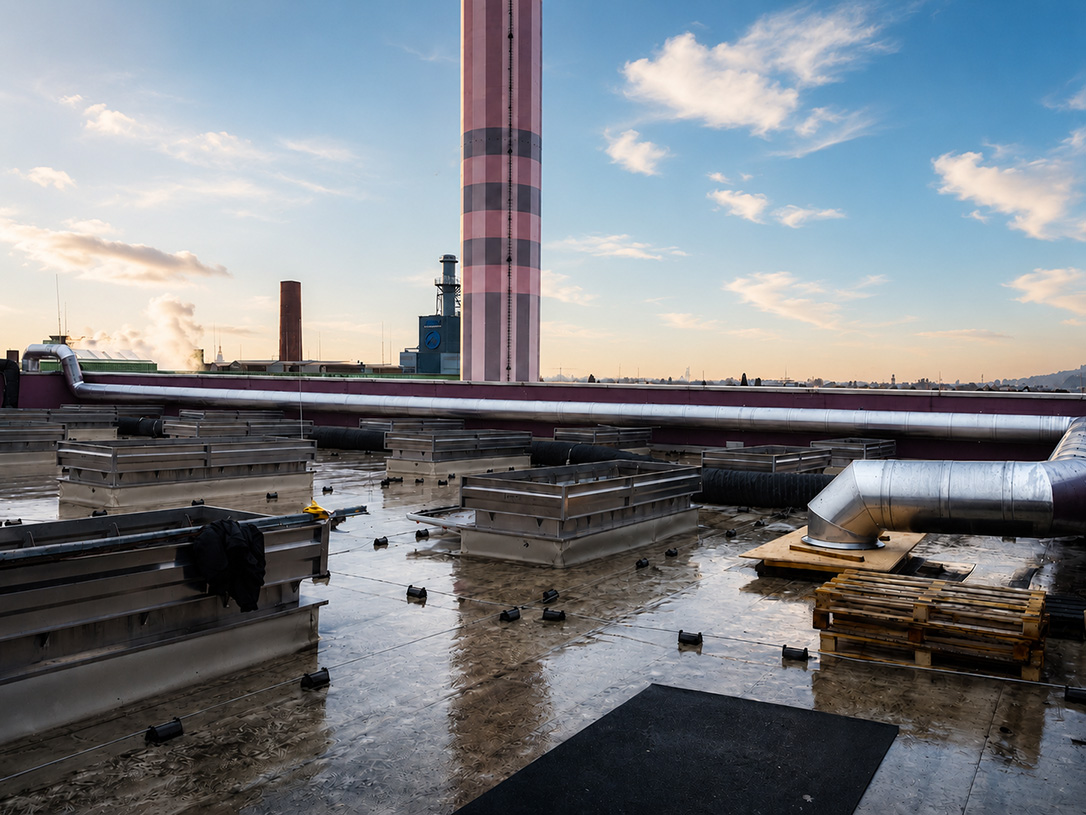

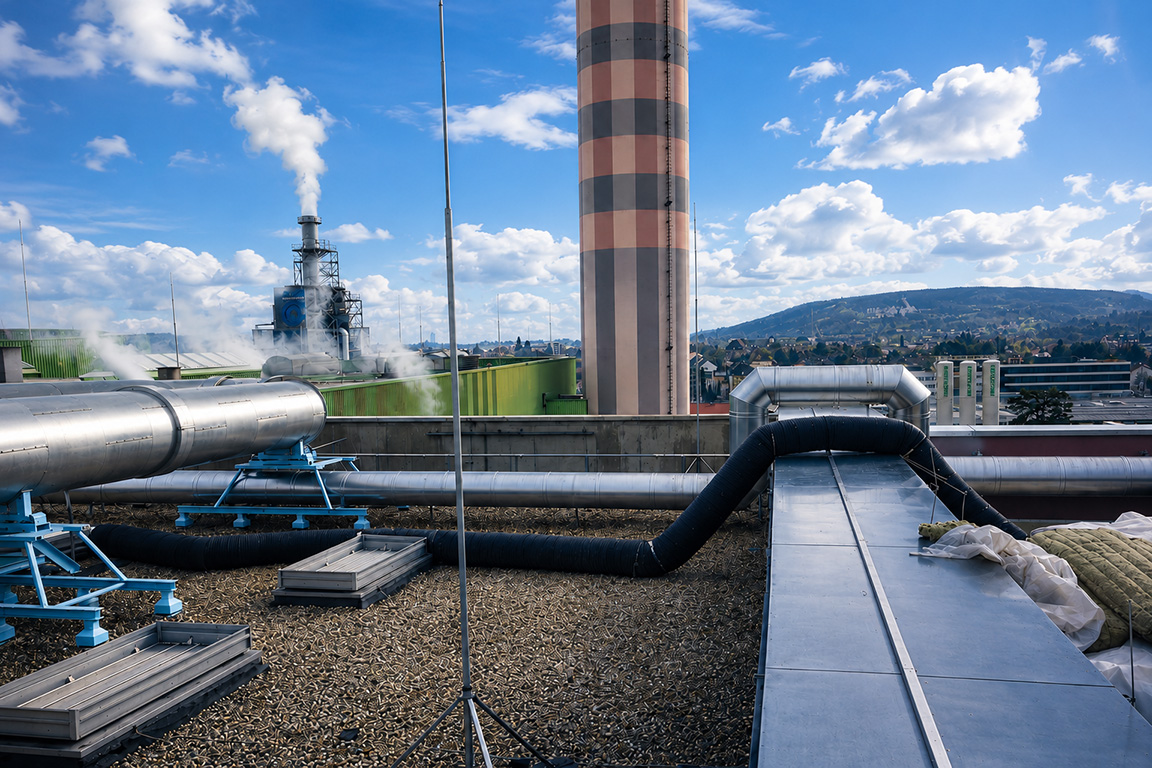

| 2017 | Abluftsystem vom Kesselhaus zum neuen Müllbunker | Leitungen, Axialgebläse, Montage & Inbetriebnahme |

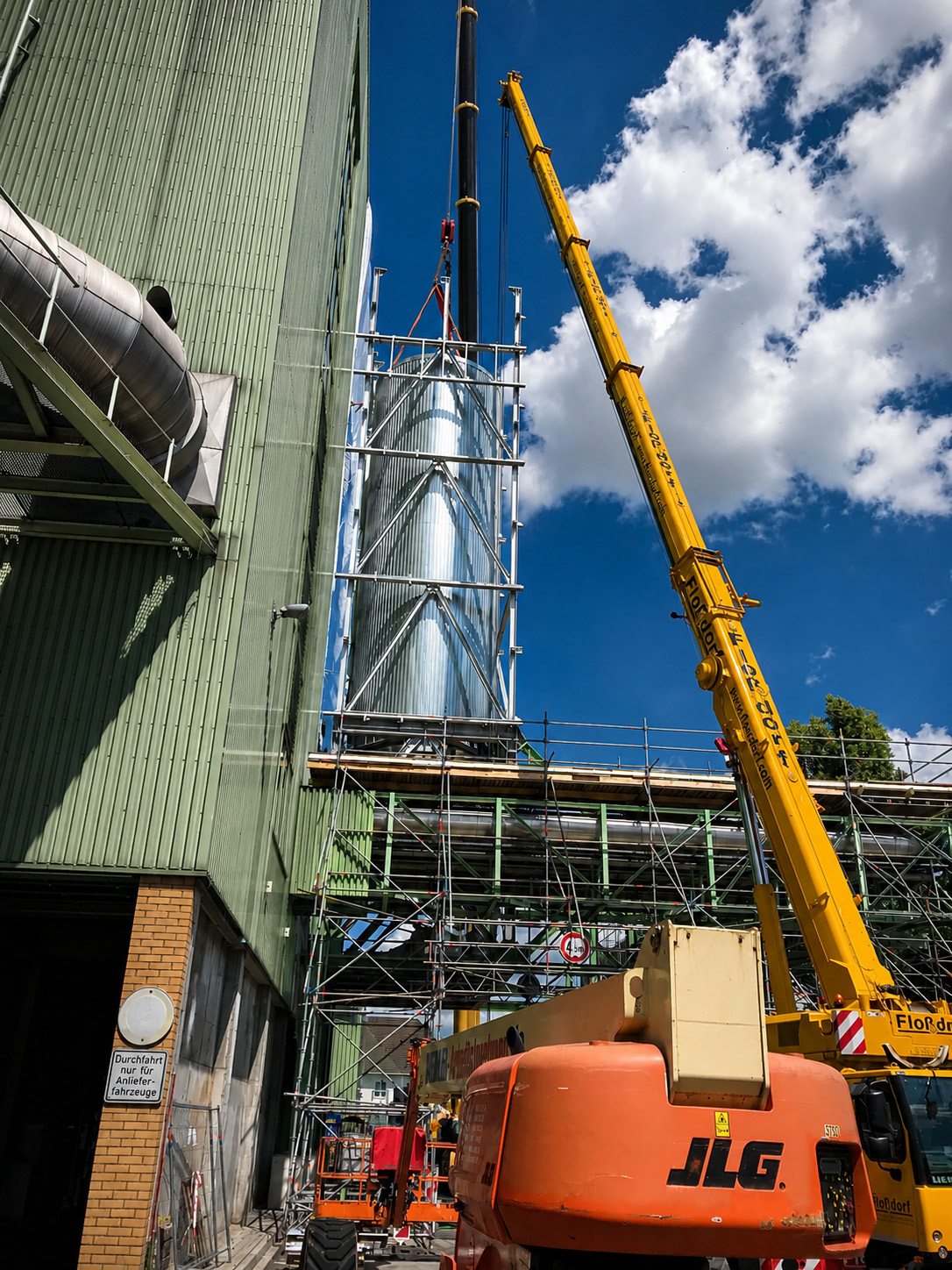

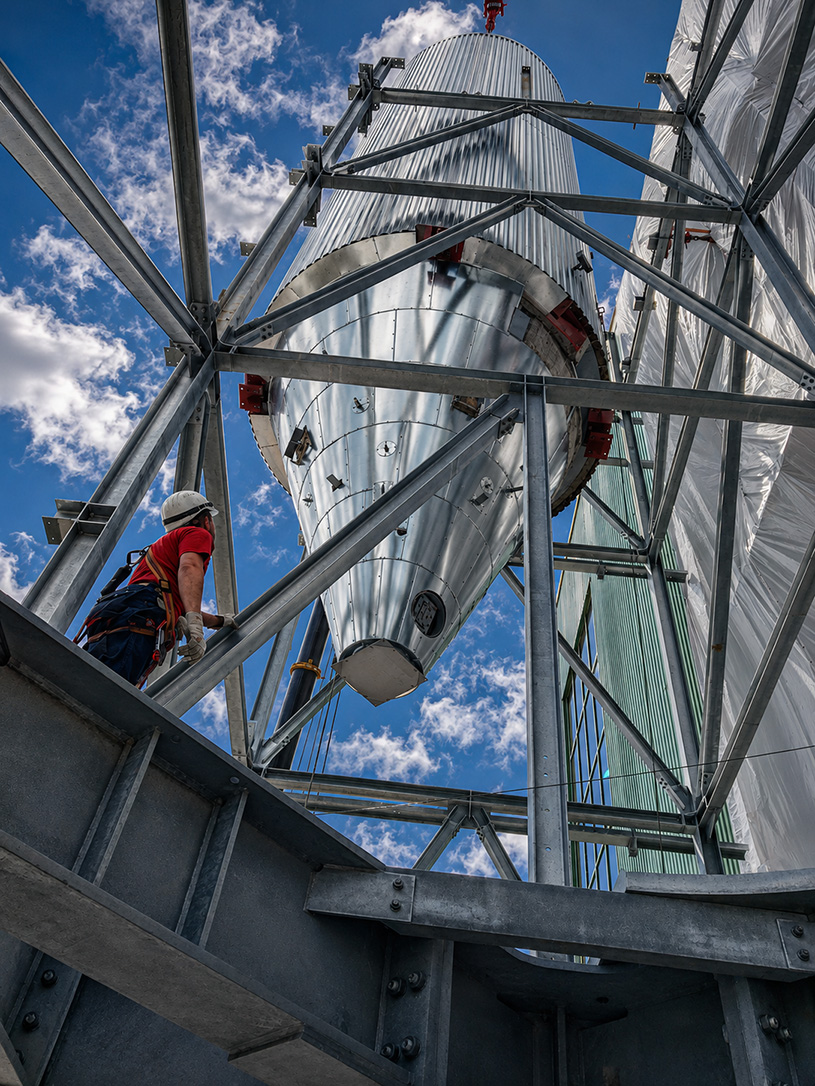

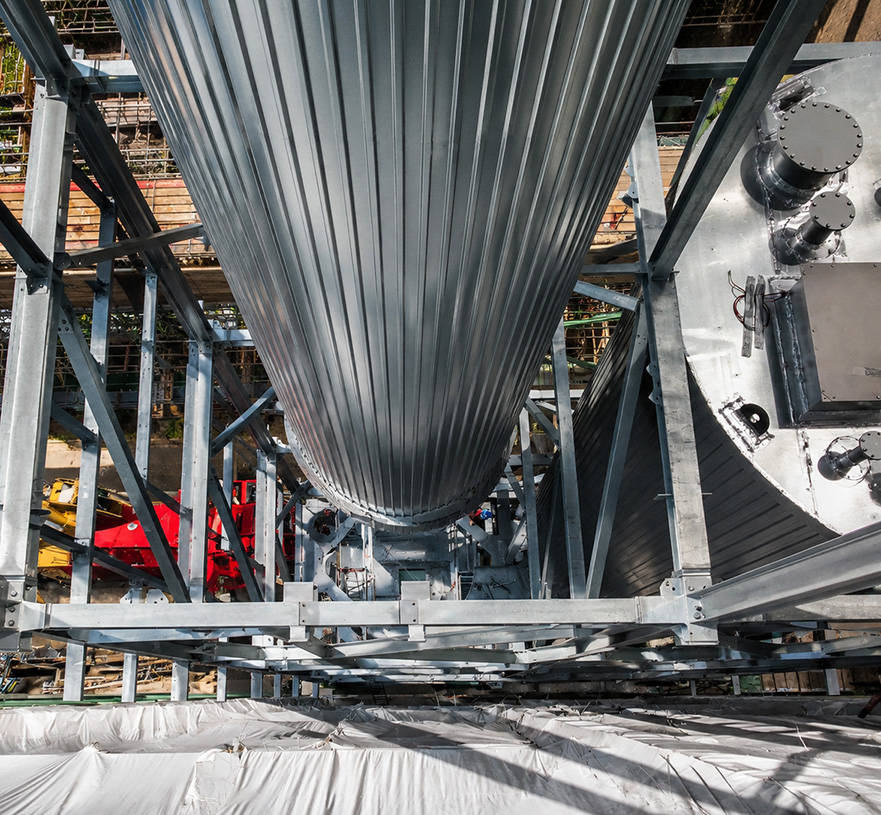

| 2017 – 2018 | Neubau der mechanischen Förderung für Kesselasche & REA-Asche aller drei Linien auf gemeinsame Silos | Trogkettenförderer, Brecher, Becherwerke, Schneckenförderer, Silos, Stahlbau, E- & Leittechnik, Demontage, Montage & Inbetriebnahme |

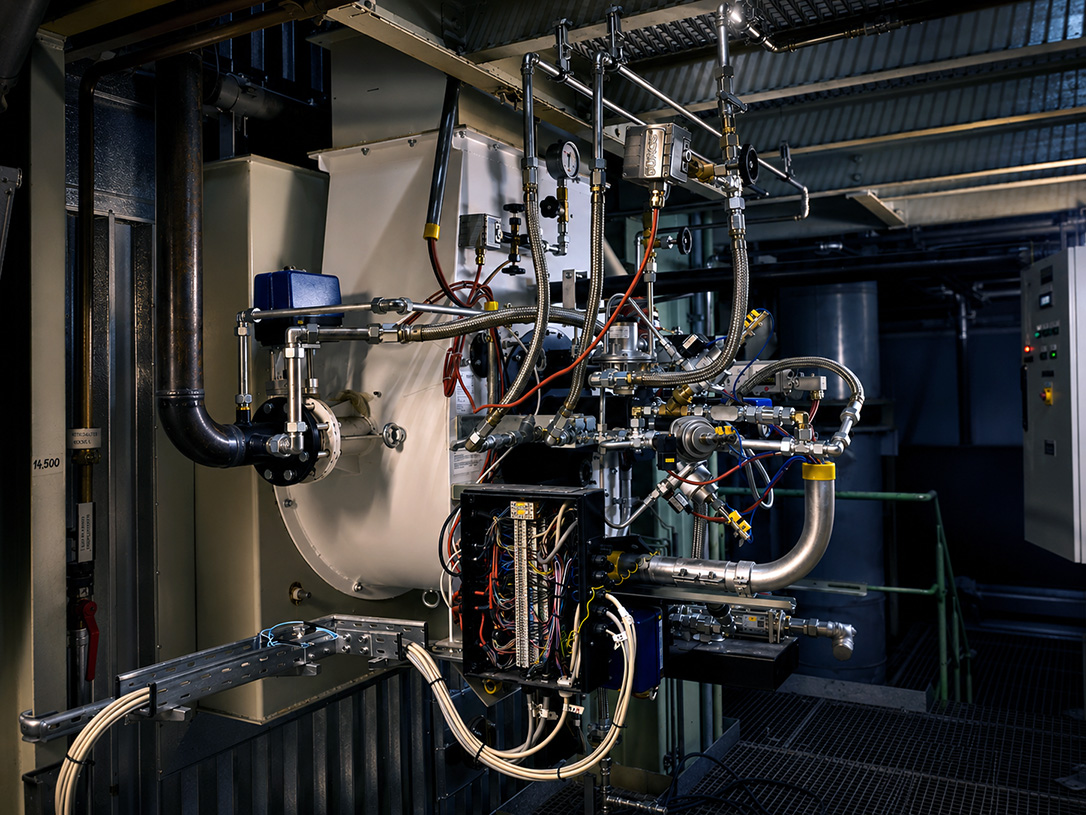

| 2017 – 2019 | Austausch der Zünd- und Stützfeuerung an allen drei Linien | Neue Brenner, Brennerarmaturenstationen, Leitungen, Gebläse, Kanäle, E- & Leittechnik als Black Box, TÜV-Brennereinzelabnahme, Demontage, Montage & Inbetriebnahme |
